El número de ejes depende principalmente del tipo de máquina. Además, la cantidad de ejes revela mucha información sobre la máquina, por ejemplo, refleja la variedad de trabajos que puede realizar y el detalle con el que puede cortar una pieza. Si hablamos en términos generales, una máquina CNC tiene un mínimo de 2 ejes que operan a lo largo del plano X, Z. El eje X denota el plano vertical y el eje Z representa la profundidad. Pero los tornos CNC de 3 ejes son más versátiles. Averigua a continuación cuántos ejes hay en un torno.
El siguiente paso es saber qué movimientos se realizan en estos ejes. Centrándonos en las fresadoras, podemos identificar 3 movimientos. Un movimiento de corte, que se produce entre la superficie de la herramienta que gira por ejemplo alrededor del eje Z con respecto a la superficie de la pieza, moviéndose en el eje X o Y.
Avance, que puede observar al desplazar la pieza a lo largo de los ejes. Profundidad de corte, que puede observar al mover la herramienta a lo largo del eje Z para eliminar una capa de material de la superficie de la pieza de trabajo.

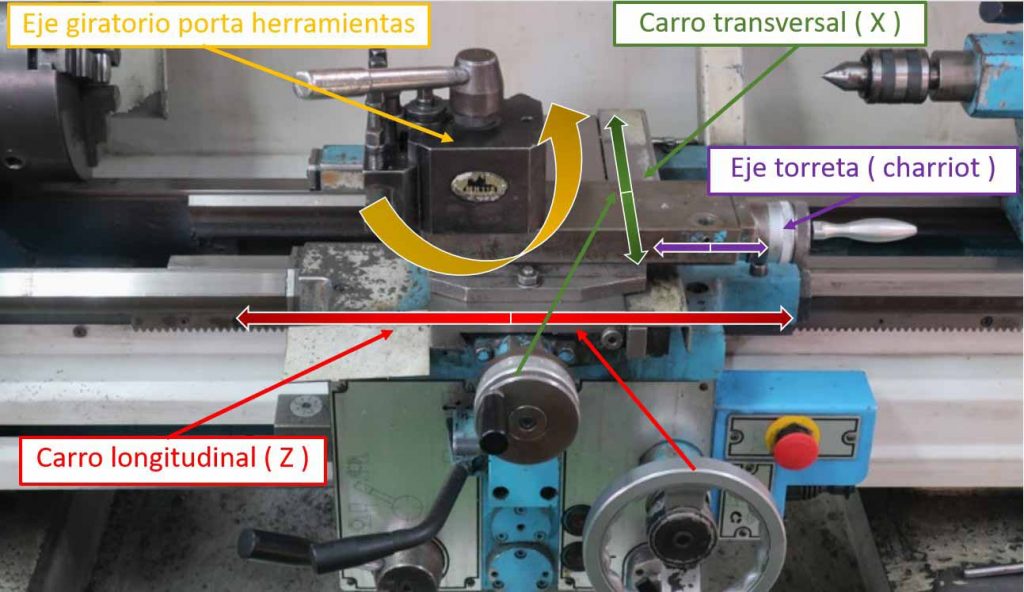

¿Cuántos ejes tiene un torno CNC?
El número de ejes que necesitas en tu máquina CNC suele depender del tipo de tarea que quieras realizar, como hemos dicho antes. Y seguramente los detalles del proceso son complejos y por eso necesitas una máquina CNC equipada con varios ejes. Así que, si te preguntas cuántos ejes necesito o cuántos ejes tiene un torno CNC, te lo explicamos a continuación.
3 Ejes
El mecanizado en 3 ejes se refiere al hecho de que la pieza permanece en la misma posición mientras la herramienta de corte trabaja a lo largo del plano XYZ. De este modo, la herramienta de corte recorta el material. Este tipo de disposición de los ejes es ideal en aquellas situaciones en las que no se desea mucho detalle ni profundidad. Es importante señalar aquí que el mecanizado en 3 ejes se utiliza sobre todo para taladrar agujeros, fresar ranuras y cortar a lo largo de los bordes afilados.
4 Ejes
El mecanizado en 4 ejes suele referirse al hecho de que una pieza de trabajo se procesaría de la misma manera que con una máquina de 3 ejes. Sin embargo, comprende un movimiento de rotación adicional a lo largo del eje X, que también se conoce como eje A. Con la ayuda de esta rotación, la pieza de trabajo puede cortarse alrededor del eje B.
Este método también es muy importante cuando se quieren hacer agujeros e incisiones en ambos lados del material sobre el que se está trabajando. A partir de la discusión, se puede adivinar que este tipo de mecanizado es bastante funcional. Ya que puede eliminar material de ambos lados.
5 Ejes
Como su propio nombre indica, una máquina CNC de 5 ejes puede manipularse automáticamente a partir de cinco ejes a la vez. Además de los movimientos a lo largo de los ejes X, Y y Z, este tipo de máquina también puede elegir dos de los tres ejes de rotación. Los tres ejes de rotación también se denominan eje A, eje B y eje C. Estos tres ejes adicionales juntos pueden realizar una rotación de 180 grados alrededor de los ejes X, Y y Z.
Es importante señalar aquí que este tipo de mecanizado se utiliza normalmente para grabar y fresar superficies especializadas en las que la experiencia es de gran importancia. En resumen, el número de ejes de una máquina CNC suele reflejar sus capacidades.
También es fundamental tener en cuenta que es necesario dominar la tecnología CAM y CAD para programar las máquinas CNC de modo que puedan realizar una gran variedad de tareas. El número de ejes suele determinar el tipo de movimiento que puede realizar una máquina CNC.
Descubre todas las opciones de tornos CNC que tenemos en nuestra web, 3, 4 o 5 ejes, ¡tú eliges!
